Problematica ventilației în structuri de protecție
Adăposturile și buncărele, indiferent de destinația lor – fie că sunt structuri de protecție pentru apărare civilă, fie obiective militare, fie spații de depozitare subterane – se confruntă cu o problemă critică: asigurarea unui schimb de aer de calitate într-un spațiu închis. Fără o ventilație adecvată, aceste structuri, concepute pentru șederi prelungite ale oamenilor, pot să nu își îndeplinească funcția de protecție din cauza deteriorării rapide a calității aerului.
Aerul – resursa numărul unu în adăpost
Dacă analizăm resursele vitale în condiții de ședere prelungită în structuri de protecție, aerul proaspăt ocupă prima poziție în ceea ce privește criticitatea, depășind chiar și apa și hrana. Oamenii pot supraviețui fără hrană câteva săptămâni, fără apă – câteva zile, dar fără o cantitate suficientă de oxigen – doar câteva minute. Într-un spațiu închis, un grup mediu de oameni poate epuiza rezerva de oxigen și poate atinge concentrații critice de CO₂ în câteva ore.
Atunci când planifică rezervele pentru adăpost, conducătorii se concentrează adesea pe problemele de alimentație, aprovizionare cu apă, medicamente și resurse energetice, uneori subestimând sistemul de ventilație. Totuși, fără un schimb de aer adecvat, toate celelalte rezerve pot deveni inutile – o persoană într-un mediu cu o concentrație ridicată de CO₂ și un conținut scăzut de oxigen își pierde rapid capacitatea de muncă, suferă o deteriorare a funcțiilor cognitive și, în cele din urmă, se confruntă cu o amenințare directă la viață.

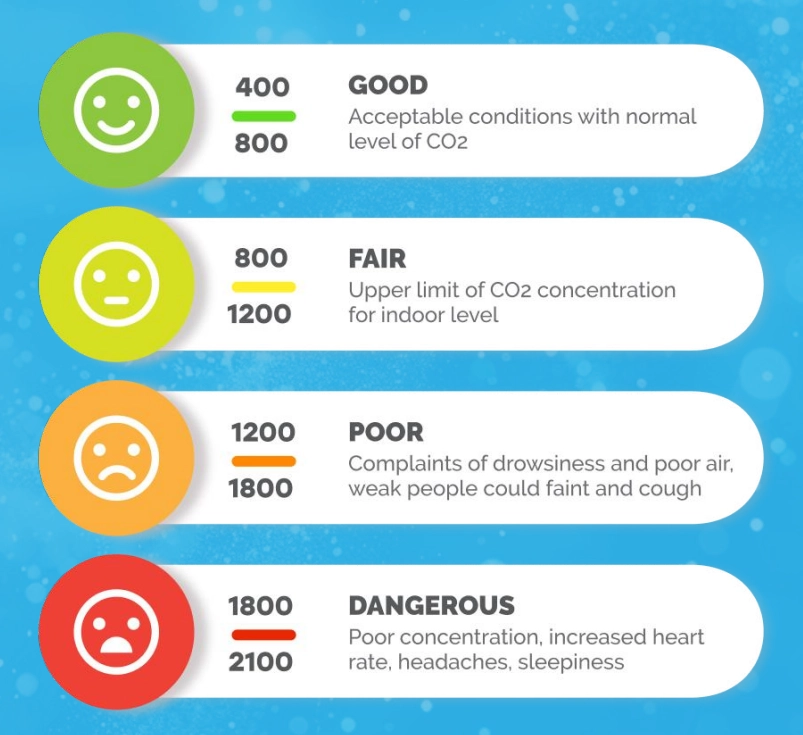

Această infografică arată nivelurile de concentrare a CO₂ (dioxid de carbon) în aer și impactul lor asupra oamenilor:
- 400-800 ppm: BIEN Condiții acceptabile cu un nivel normal de CO₂
- 800-1200 ppm: SATISFĂCĂTOR Limita superioară a concentrației de CO₂ pentru încăperi
- 1200-1800 ppm: SLAB Plângeri de somnolență și aer prost, persoanele slabe pot leșina și tuși
- 1800-2100 ppm: DANGEROUS Concentrație slabă a atenției, puls crescut, dureri de cap, somnolență
Notă: ppm (părți per milion) - unitate de măsură a concentrației de CO₂ în aer
De aceea, sistemul de ventilație de admisie și evacuare trebuie considerat o infrastructură critică a adăpostului, care trebuie proiectată cu aceeași atenție și fiabilitate ca sistemele de aprovizionare cu apă sau electricitate.
Principalele probleme ale mediului aerian în structuri etanșe:
- Accumularea dioxidului de carbon (CO₂) în timpul șederii prelungite a oamenilor
- Scăderea nivelului de oxigen în spațiul închis
- Creșterea umidității, care favorizează dezvoltarea mucegaiului și ciupercilor
- Accumularea mirosurilor neplăcute și substanțelor toxice
- Lipsa filtrării de poluările externe în caz de situații de urgență
- Aer stagnant și supraîncălzirea încăperilor în perioada de vară
- Riscuri de hipoxie și intoxicație cu CO₂ în timpul șederii prelungite
Rezolvarea problemelor prin intermediul PVA

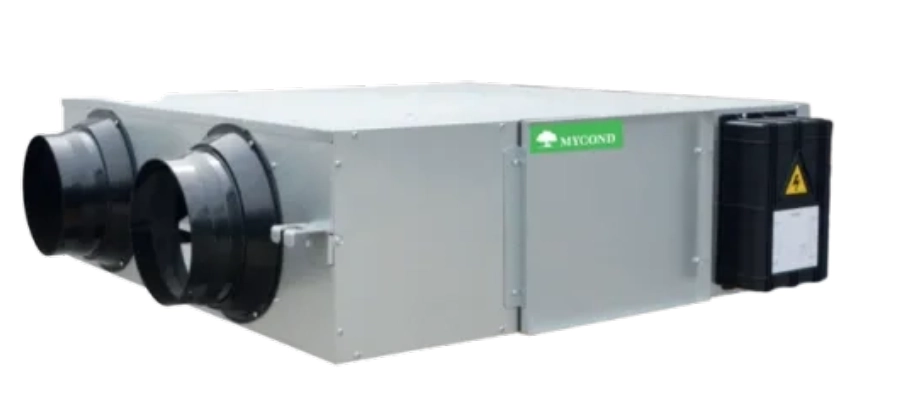

Unitățile de ventilație de admisie și evacuare (PVA) reprezintă o soluție complexă pentru asigurarea unui microclimat adecvat în adăposturi și buncăre. Implementarea acestora permite rezolvarea unei serii de probleme critice:
Avantajele instalării PVA:
Furnizarea continuă de aer proaspăt
- Asigurarea unui schimb de aer normativ (minim 10 m³/oră pe persoană)
- Menținerea unui nivel optim de oxigen pentru un ședere confortabilă
Eliminarea aerului poluat
- Eliminarea eficientă a CO₂, umidității și altor produse ale activității vitale
- Reducerea riscurilor de dezvoltare a bolilor respiratorii
Filtrarea aerului
- Protecția împotriva poluărilor externe (praful, alergenii, particulele radioactive)
- Posibilitatea instalării de filtre specializate (HEPA, filtre de carbon) pentru curățarea de amenințări chimice și biologice
Reglarea umidității
- Prevenirea condensării pe pereți și tavan
- Protecția echipamentelor și materialelor împotriva coroziunii și deteriorării
Stabilizarea regimului de temperatură
- Prevenirea supraîncălzirii din cauza căldurii generate de oameni și echipamente
- Posibilitatea conectării modulelor suplimentare de încălzire sau răcire
Îmbunătățirea condițiilor sanitare și igienice
- Reducerea riscurilor de răspândire a bolilor infecțioase
- Eliminarea mirosurilor neplăcute
Utilizarea eficientă a energiei
- PVA moderne cu recuperare de căldură permit economisirea de până la 75-85% din energia termică
- Reducerea costurilor de încălzire în perioada rece
Autonomie în funcționare
- Posibilitatea de funcționare de la surse de alimentare de rezervă
- Moduri de funcționare în diferite condiții (normal, situație de urgență, autonom)
Principalele componente ale sistemului PVA pentru adăposturi și buncăre
Un sistem modern de ventilație de admisie și evacuare pentru structuri de protecție este compus din următoarele componente:
- Blocul de bază PVA
1) Ventilatoare de admisie și evacuare
2) Schimbător de căldură (recuperator)
3) Sistem de control automat
4) Filtre de curățare de bază - Sistemul de conducte de aer
1) Conducte de aer magistrale
2) Elemente de distribuție (difuzoare, grile)
3) Ventile și clapete de reglare
4) Amortizoare de zgomot - Equipamente de filtrare
1) Filtre de curățare grosieră (G4)
2) Filtre de curățare fină (F7-F9)
3) Filtre specializate (HEPA H13-H14)
4) Filtre de carbon pentru sorbția gazelor și substanțelor chimice - Clape etanșe
1) Clapete de retur pentru prevenirea tirajului invers
2) Clapete rezistente la explozie
3) Clapete de protecție împotriva incendiilor - Sistem de control și monitorizare
1) Senzori de CO₂, oxigen, umiditate, temperatură
2) Controlere și module programabile
3) Sisteme de alarmă și de deconectare de urgență
4) Panouri de control de la distanță - Module suplimentare
1) Elemente de răcire/încălzire
2) Dezumidificatoare/umidificatoare de aer
3) Sterilizatoare UV
4) Sisteme de alimentare electrică de rezervă
Soluții alternative și înlocuitori
În condiții de resurse limitate sau cerințe specifice, pot fi utilizate componente alternative:
Sisteme de ventilație simplificate
- Ventilatoare canalizate în locul PVA complexe
- Instalații de admisie și evacuare separate fără recuperare
- Sisteme mecanice cu control manual
Soluții alternative de filtrare
- Filtre de carbon făcute manual
- Filtre utilizând materiale nespecializate (țesături sintetice, vată)
- Filtre mecanice cu straturi multiple
Conducte de aer simplificate
- Conducte flexibile în locul celor rigide din metal
- Țevi din plastic de diametru corespunzător
- Elemente de distribuție improvizate
Soluții autonome
- Generatoare portabile pentru alimentarea sistemului
- Ventilatoare manuale pentru situații de urgență
- Purificatoare chimice de aer (pentru utilizare pe termen scurt)
Sisteme alternative de control
- Senzori autonomi cu alimentare pe baterie
- Indicatori mecanici simplificați de presiune și umiditate
- Temporizatoare în locul controlerelor automate
Concluzie
Instalarea unităților de ventilație de admisie și evacuare în adăposturi și buncăre nu este doar o chestiune de confort, ci o necesitate critică pentru asigurarea siguranței și sănătății oamenilor în timpul șederii prelungite în spații închise. PVA moderne oferă o soluție complexă pentru asigurarea unui schimb de aer normativ, filtrare și control al calității aerului.
Atunci când se proiectează și se instalează astfel de sisteme, este important să se țină cont de specificul fiecărei structuri, numărul de persoane, durata funcționării autonome și amenințările externe potențiale. Un sistem PVA bine ales și instalat îmbunătățește semnificativ proprietățile de protecție ale buncărelor și adăposturilor, transformându-le dintr-un simplu adăpost fizic într-un mediu complet pentru o ședere sigură pe termen lung a oamenilor.
