Conductă cu ESP ridicat

High ESP Duct High Wall Presiunea statică externă poate atinge 300 Pa, iar conducta de aer poate fi selectată liber. Faceți un aer condiționat, partajarea mai multor camere

Capacitate de răcire: 1.50 ... 16.0 kW

Capacitate de încălzire: 1.70 ... 18.0 kW

Doriți să cumpărați sau aveți întrebări?

Caracteristici principale:

Conductă flexibilă și simplă
Întreținere simplă
Presiunea statică variază de la 20 la 300 Pa cu ajutorul cablului de amplificare inclus
Nu este echipat cu pompă de evacuare a condensului
3 viteze + booster

High ESP duct in air conditioning system for optimal ventilation.

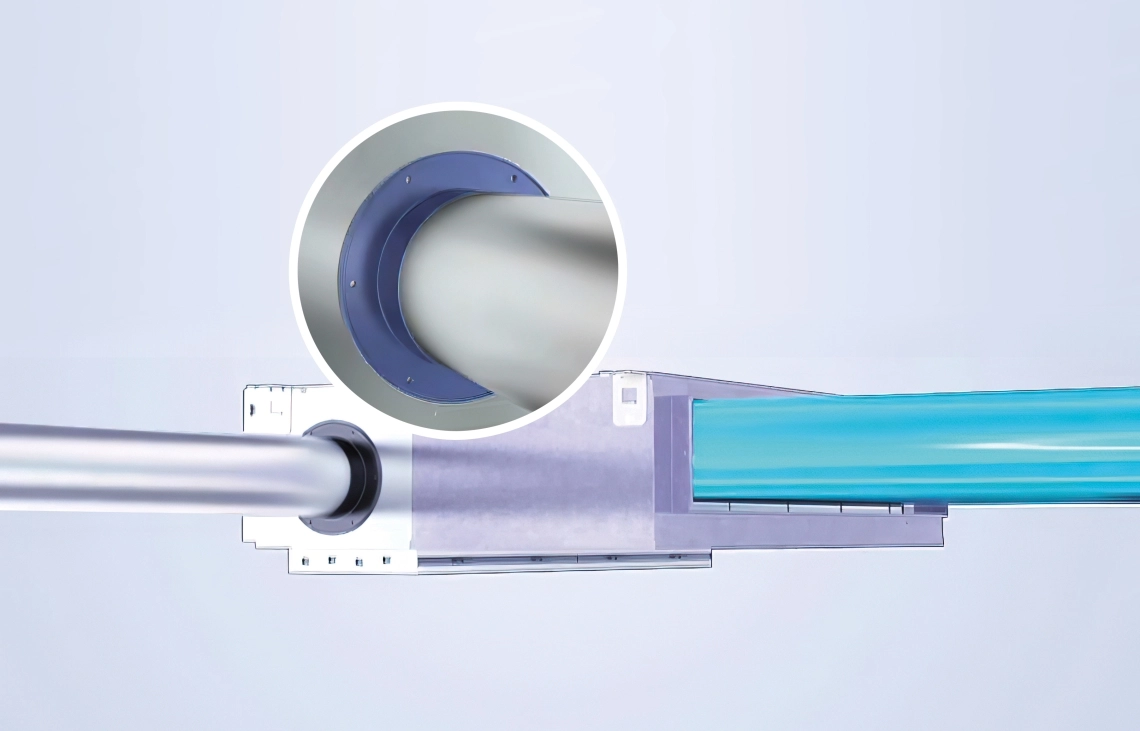

Flanșă pentru aer proaspăt

Flanșă de aer proaspăt conveientă pentru instalare

setare ESP 210 Pa

5 viteze reglabile ale vântului pentru a satisface diferite nevoi.

Diagram showcasing MyCond's high ESP duct system for efficient airflow.

Specificații

Unități

MIDG-
05X1EV2AD

MIDG-
07X1EV2AD

MIDG-
09X1EV2AD

MIDG-
12X1EV2AD

MIDG-
16X1EV2AD

MIDG-
18X1EV2AD

MIDG-
24X1EV2AD

MIDG-
28X1EV2AD

MIDG-
30X1EV2AD

MIDG-
38X1EV2AD

MIDG-
48X1EV2AD

MIDG-
54X1EV2AD

Capacitate

Răcire

1.50

2.20

2.80

3.60

4.50

5,60

7,10

8,00

9,00

11,20

14,00

16.00

Încălzire

1.70

2.50

3.20

4.00

5.00

6,30

8,00

9,00

10,00

13.00

16.30

18.00

Parametrii electrici

Alimentare

Ph/V/Hz

1/220-240/50(60)

Ventilație

Debit de aer (H/M/L)

^m3/h

515/440/390

545/470/390

570/495/420

700/625/550

915/765/640

1275/1050/875

1450/1200/1000

2000/1700/1400

2150/1700/1400

2350/1950/1600

Presiunea acustică
(H/M/L)

dB(A)

29/27/25

30/28/25

31/29/27

32/30/28

33/31/29

34/31/29

35/33/30

36/33/30

38/35/32

40/36/32

42/38/34

Putere sonoră
(H/M/L)

dB(A)

41/39/37

42/40/37

43/41/39

44/42/40

45/43/41

46/43/41

47/45/42

48/45/42

50/47/44

52/48/44

54/50/46

Instalare - Dimensiuni

Dimensiuni nete
(WxDxH)

700x700x248

1100x700x248

1500x700x248

Unitate ambalată
dimensiuni
(LxÎxA)

901x853x305

1301x853x305

1701x853x305

Greutate netă / Greutate brută

25.0/30.7

34.0/40.5

36.0/42.5

44.2/53.5

47.2/56.5

Ø Partea lichidă
țeavă agent frigorific

mm
(inch)

6.35 (1/4)

6,35
(1/4)

9.52 (3/8)

9,52 (3/8)

9.52 (3/8)

Ø Partea de gaz
țeavă de agent frigorific

mm
(inch)

9.52 (3/8)

12.70 (1/2)

12,70 (1/2)

15,88 (5/8)

Presiune statică
(Standard/Max.)

20/200

20/180

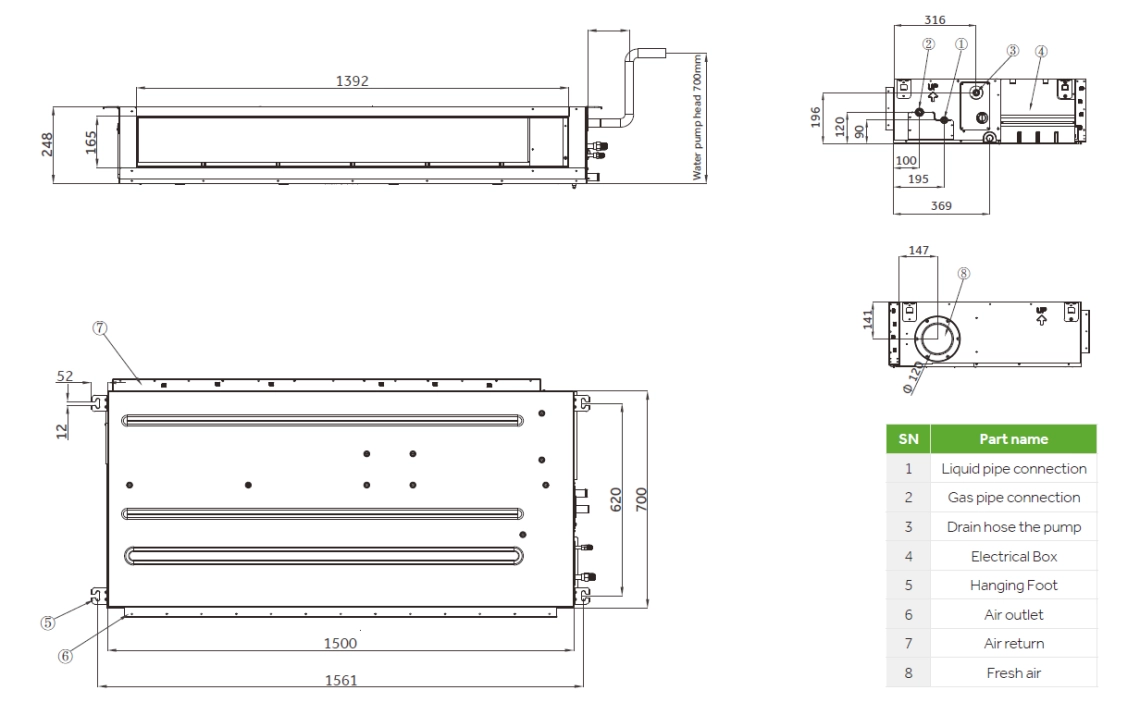

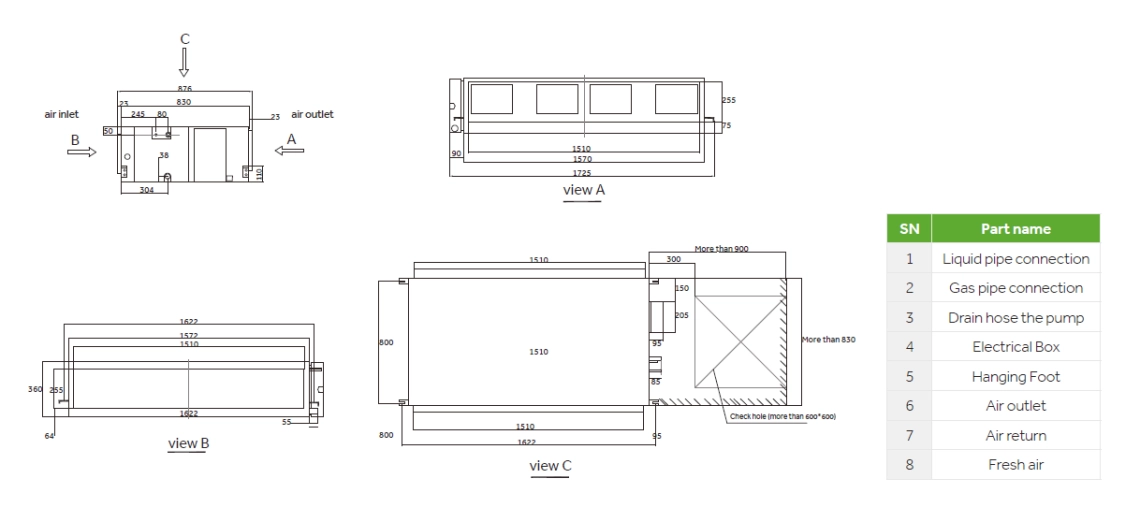

Dimensiuni

MIDG-38X1EV2AD(H) MIDG-48X1EV2AD(H) MIDG-54X1EV2AD(H) MIDG-38X1EV2AD MIDG-48X1EV2AD MIDG-54X1EV2AD

Diagram showing the dimensions of flexible ductwork for high ESP systems.

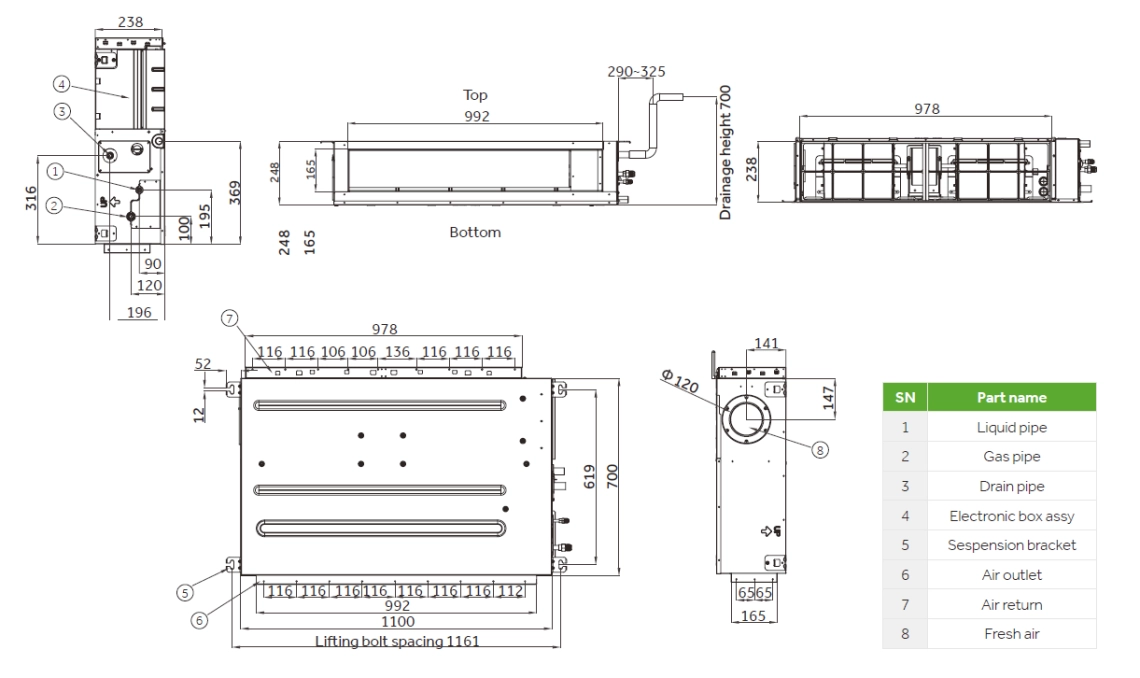

Dimensiuni

MIDG-05X1EV2AD(H) MIDG-07X1EV2AD(H) MIDG-09X1EV2AD(H) MIDG-12X1EV2AD(H) MIDG-16X1EV2AD(H) MIDG-05X1EV2AD MIDG-07X1EV2AD MIDG-09X1EV2AD MIDG-12X1EV2AD MIDG-16X1EV2AD

Diagram of the High ESP duct unit showcasing efficiency features.
