Dezumidificatoare de aer pentru piscine seria MSTR / MSPR

Dezumidificatorul MSPR canalizabil cu flux dublu este proiectat pentru dezumidificarea, încălzirea și reînnoirea aerului împreună cu recuperarea căldurii în piscine acoperite și medii corozive. Pe lângă avantajele seriei MSPR, versiunea MSTR este echipată cu un condensator de aer de la distanță, în plus față de cel intern, care permite disiparea căldurii condensate în exces în mediul exterior
Capacitatea de dezumidificare: 100 ... 4650 l/zi

Doriți să cumpărați sau aveți întrebări?
Dezumidificatoare de aer pentru piscine seria MSTR / MSPR

Dezumidificatoarele de aer de înaltă eficiență MSTR / MSPR sunt concepute pentru controlul complet al temperaturii, umidității, recuperării căldurii și condiționării aerului ambiental în piscine acoperite și medii corozive.


Modern pool air dehumidifiers for enhanced humidity control.

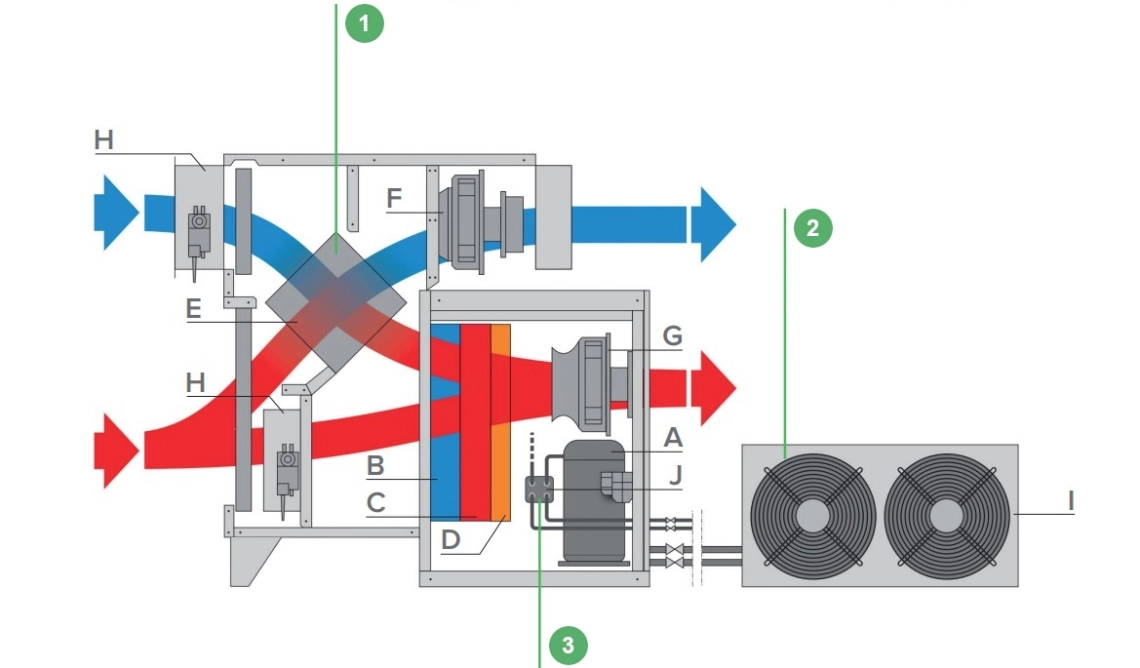

Schema de principiu


Advanced air dehumidifier for pool areas with energy-saving features.

  1. Recuperatorul de căldură cu plăci cu flux mixt permite recuperarea căldurii din aerul evacuat, care este utilizată pentru încălzirea aerului de alimentare. Versiunea pentru piscină (standard): aripioare din aluminiu cu strat de protecție.

  2. Condensator de aer la distanță (pentru modelele MSTR, distanță maximă 30 m). Condensatorul disipează căldura produsă în timpul dezumidificării în mediul exterior pentru a preveni supraîncălzirea mediului ambiant. Unitatea este utilizată ca un aparat de aer condiționat.
  3. Desupraîncălzitorul conectat în serie la compresor permite reducerea temperaturii aerului la evacuarea în piscină, recuperând în același timp energia de supraîncălzire a agentului frigorific prin încălzirea apei. Acesta este disponibil în versiuni concepute fie pentru apă de proces, fie pentru apă clorurată (oțel inoxidabil AISI 316L).

Legendă:

  • A - Compresor
  • B - Evaporator
  • C - Condensator
  • D - Schimbător de căldură pentru încălzire/răcire auxiliară (la cerere)
  • E - Schimbător de căldură cu plăci cu flux mixt
  • F - Ventilator EC de evacuare
  • G - Ventilator EC de alimentare
  • H - Supapă motorizată
  • I - Condensator la distanță (în modelele MSTR)
  • J - desupraîncălzitor (la cerere)

Children enjoying a swimming pool with bright floaters.

Unitățile MSPR / MSTR sunt ideale pentru piscinele care nu numai că necesită dezumidificare, dar trebuie, de asemenea, să reînnoiască aerul interior fără a dispersa căldura în exterior. Unitățile din seria MSPR / MSTR sunt proiectate pentru utilizarea în piscine mici, medii și mari, unde este necesară reglarea nivelului de umiditate și/sau prevenirea fenomenelor de condensare, unde este necesar un schimb de aer constant, chiar și în cazul funcționării 24 de ore din 24. Recuperatorul de înaltă eficiență garantează randamente de până la 80%, iar structura este deosebit de potrivită pentru medii în care există prezența unor substanțe corozive, cum ar fi clorul.

Advanced MSTR and MSPR series pool air dehumidifiers for efficient humidity control.

Parametrii:

  • Capacitate de dezumidificare variind de la 100 l/zi la 4650 l/zi
  • Debit de aer variind de la 900m3/h la 35000m3/h
  • Instalare în camera de serviciu
  • Panouri din oțel galvanizat, vopsite pe interior și exterior
  • Schimbătoare de căldură cu aripioare cu strat de protecție, adecvate pentru utilizarea într-un mediu coroziv
  • Recuperator cu flux mixt cu aripioare din aluminiu cu strat protector
  • Componente electronice rezistente la clor
  • Tavă de scurgere din oțel inoxidabil
  • Ventilator centrifugal cu invertor electronic
  • Desupraîncălzitor pentru apa de piscină (la cerere)

Gama MSPR/MSTR utilizează numai ventilatoare radiale EC cu invertoare încorporate cu eficiență energetică ridicată. Mycond a dezvoltat un software sofisticat de reglare pentru a seta, măsura și controla debitul de aer al dezumidificatoarelor MSPR/MSTR, eliminând orice probleme care apar din calculul incorect al căderii de presiune în conducte, făcând astfel instalarea dezumidificatorului și punerea în funcțiune a sistemului extrem de simple și rapide, reducând timpul și costurile de instalare. Aceste unități sunt concepute pentru a fi conectate la conducte rigide. Seria este formată din 20 de modele, variind de la 100 L/zi și 900m3/h la 4.600 L/zi și 35.000m3/h.


Family enjoying quality air at a swimming pool dehumidified by MSPR/MSTR series.

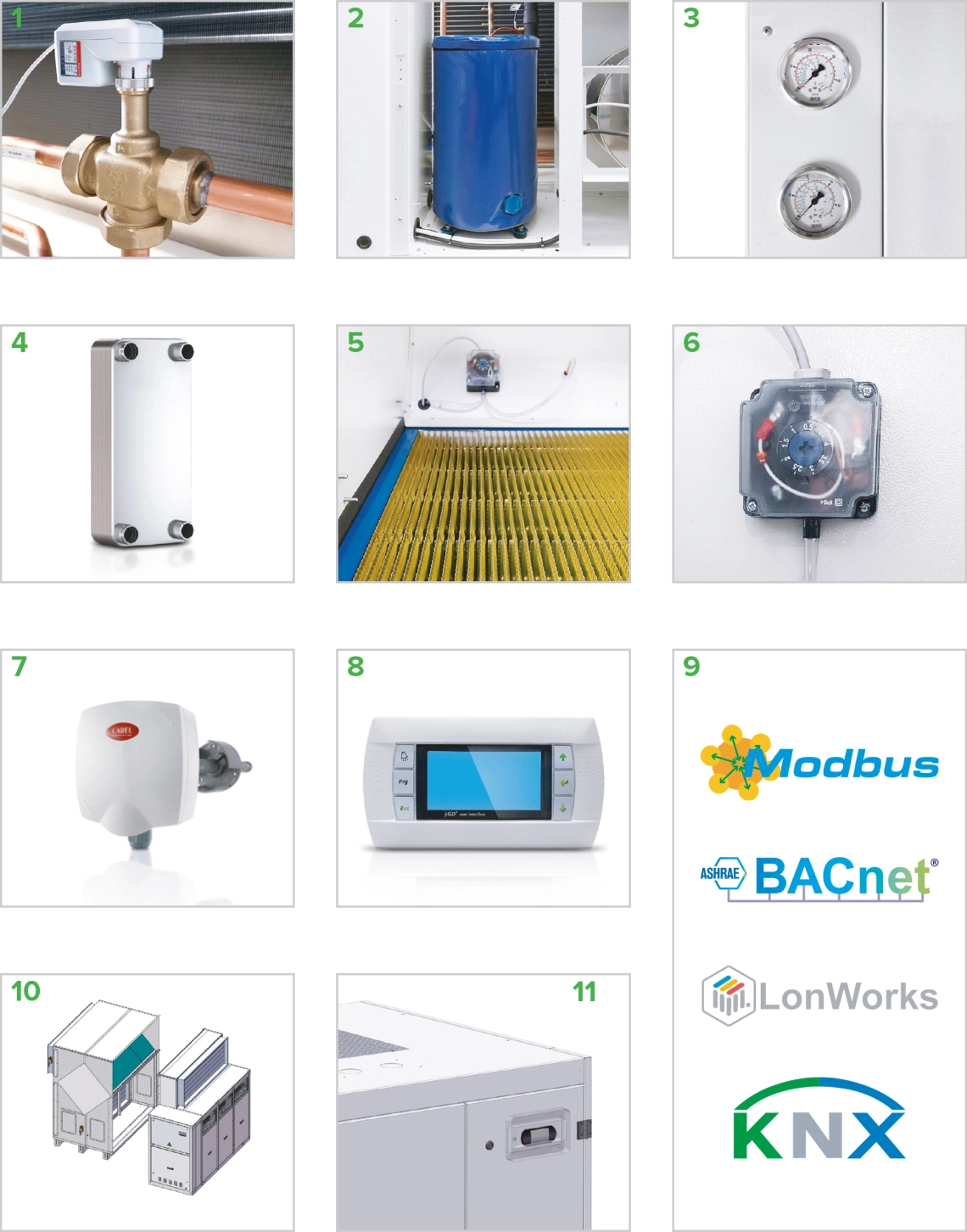

Opțiuni

Diagram of MSTR/MSPR series dehumidifiers for swimming pools.

  • Filtre G4 sau F7
  • Baterie de apă cu supapă modulantă cu trei căi * (1)
  1. Numai încălzire
  2. Numai încălzire, supradimensionată
  3. Răcire/încălzire
  4. Răcire/încălzire, supradimensionată

*3, 4 Inclusiv tava de condens și izolația.

* Este posibil să se instaleze un singur serpentin de apă; pentru dimensiuni de până la 0300, supapă cu trei căi on/off.

  • Kit de răcire gratuită: permite răcirea cu ajutorul aerului exterior atunci când temperatura acestuia este mai scăzută decât cea a aerului interior
  • Versiune silențioasă (2)
  • Pornire ușoară
  • Manometre (3)
  • Degivrare cu gaz cald (obligatorie în cazul în care temperatura aerului este sub 8°C)
  • Desupraîncălzitor pentru apă tehnică sau de piscină (4)
  • ACF: Automatic Control Flow; permite alegerea debitului de aer direct pe display și menținerea acestuia și în cazul căderilor de presiune variabile datorate filtrelor. (5)
  • Senzor pentru filtre murdare (6)
  • Sondă de temperatură și umiditate pentru instalarea în conductă (7)

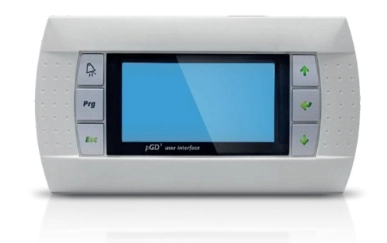

  • Terminal utilizator la distanță, inclusiv cablu de 20 m (8)
  • Izolație termică suplimentară, grosime 20 mm sau 40 mm
  • Placă serială pentru BMS (9)
  1. Modbus
  2. LonWorks
  3. BACnet
  4. KNX
  • Card de interfață Ethernet ™, protocoale disponibile: SNMP v1 & v2c, BACnet / IP, BACnet Ethernet și Modbus TCP / IP
  • Versiune în două bucăți (10)
  • Versiune pentru instalare în exterior (11)
  • Contact pentru controlul umidificatorului 0-10 V (umidificatorul nu este furnizat de MYCOND)

Opțiuni pentru aplicații speciale

  • Bobine speciale pentru medii agresive
  • Panouri din oțel inoxidabil AISI 316L
  • Sursă de alimentare 60 Hz
  • Condensator cu apă tehnică
  • Încălzitoare electrice
  • Condensator apă piscină

Mod de funcționare sezonier

High-efficiency pool air dehumidifiers in winter mode.

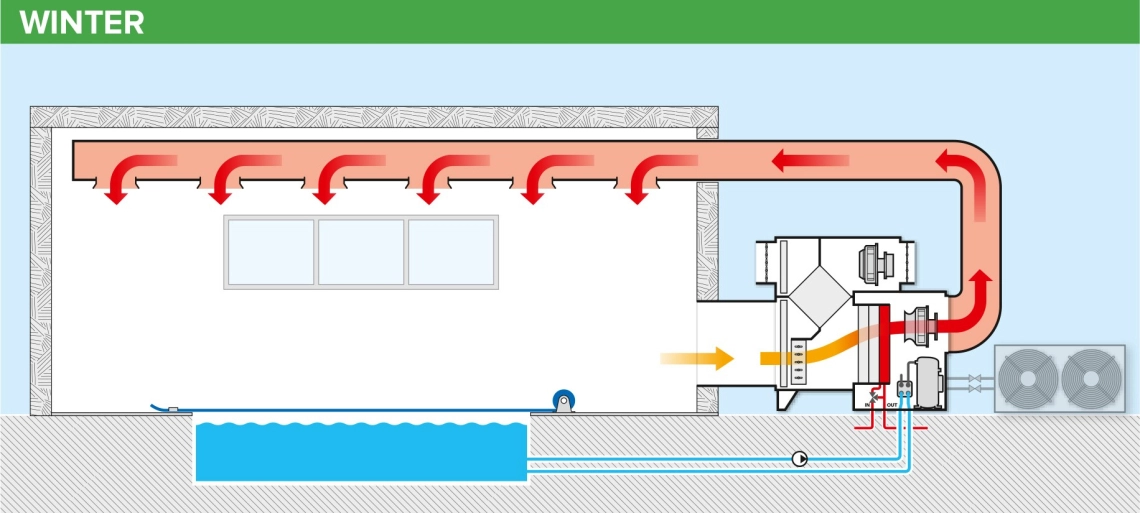

IARNĂ: pornire, fără ocupanți, piscină acoperită, încălzire cu serpentină de apă caldă.
Compresor: OFF
Baterie de apă caldă: ON (opțional)
Desupraîncălzitor: OFF (opțional)
Condensator la distanță: OFF (modele MSPR)
Aer exterior: OFF

Diagram of pool air dehumidifier system for optimized air management.

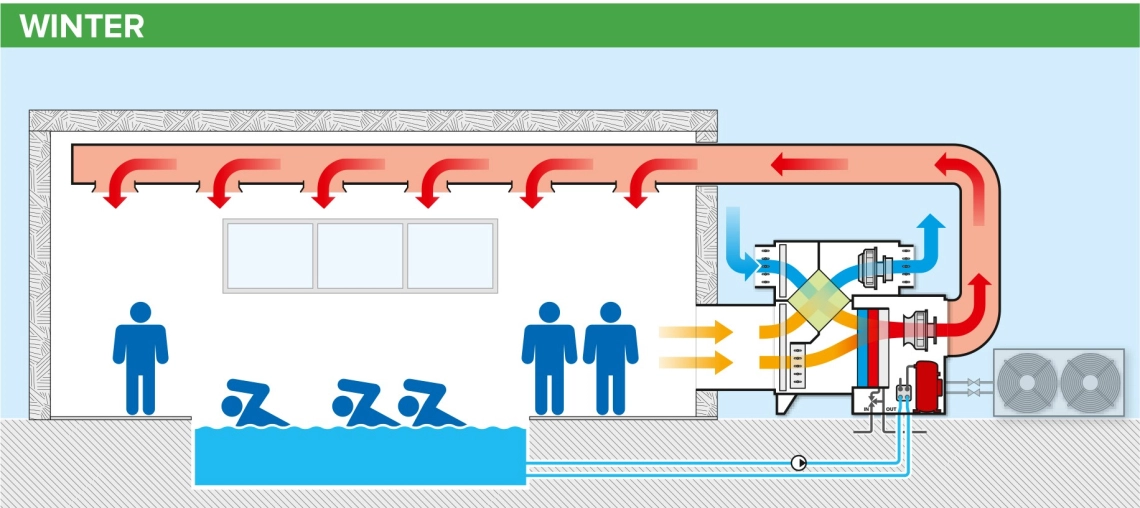

IARNĂ: funcționare normală, piscină deschisă, dezumidificare.
Compresor: ON
Serpentină apă caldă: OFF (opțional)
Desupraîncălzitor: OFF (opțional)
Condensator la distanță: OFF (modele MSPR)
Aer extern: ON

Diagram illustrating the operating principle of the MSTR/MSPR series pool dehumidifier.

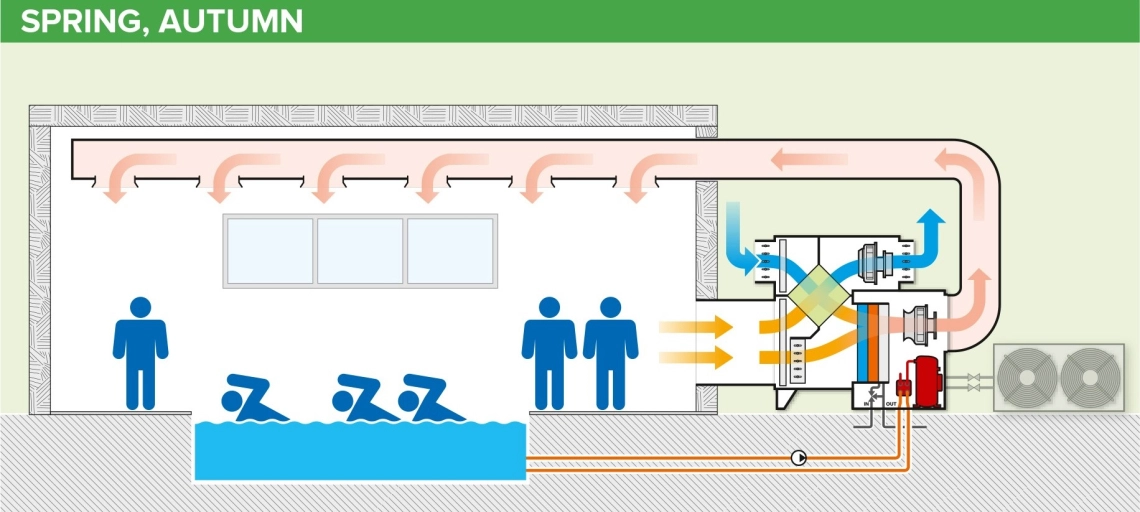

Primăvara, toamna: funcționare normală, piscină deschisă, dezumidificare cu recuperare de căldură (desupraîncălzitor)
Modul de funcționare Free cooling disponibil (opțional).
Compresor: PORNIT
Baterie de apă caldă: OFF (opțional)
Desuperîncălzitor: ON (opțional)
Condensator la distanță: OFF (modele MSPR)
Aer extern: ON

High-efficiency air dehumidifier for pool areas.

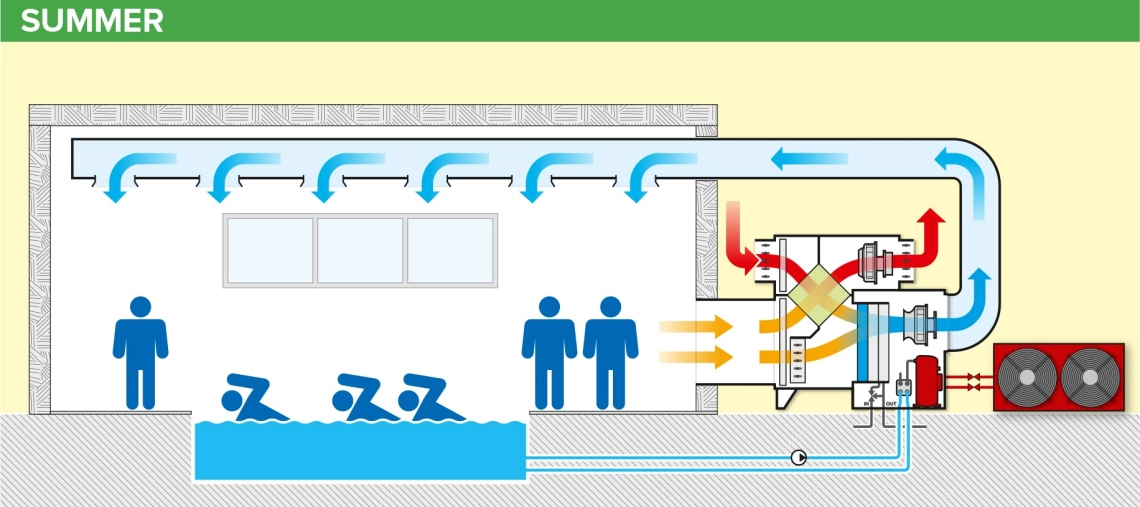

VARA: funcționare normală, piscină deschisă, dezumidificare și răcire (condensator la distanță)
Compresor: ON
Serpentină apă caldă: OFF (opțional)
Desupraîncălzitor: OFF (opțional)
Condensator la distanță: ON (modele MSPR)
Aer extern: ON

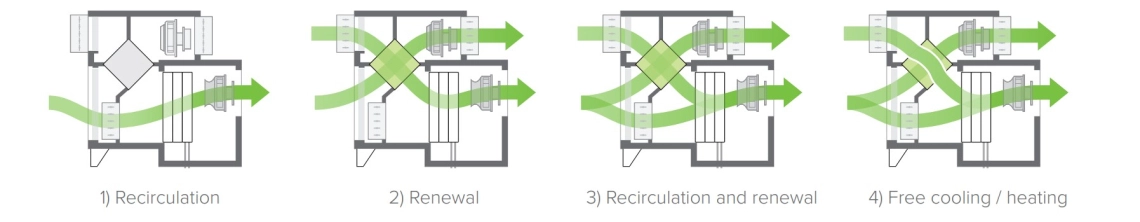

Debite de aer:


High-efficiency dehumidifiers for pool environments.

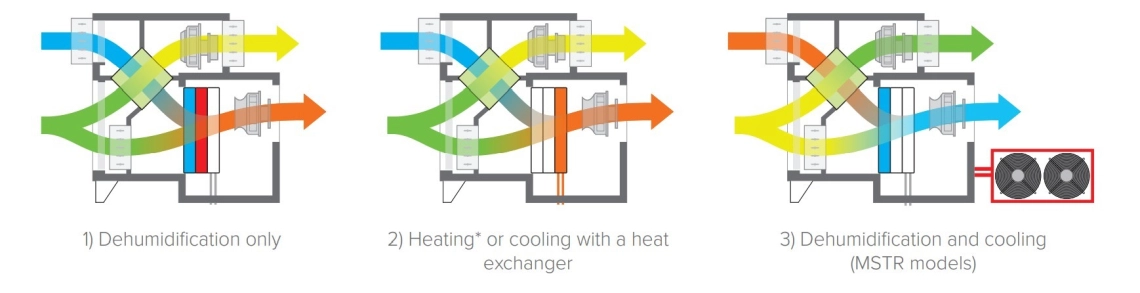

Mod de funcționare:

Diagram illustrating the summer operation mode of the pool air dehumidifier.


* Pentru un încălzitor electric opțional, contactați biroul de vânzări al producătorului.

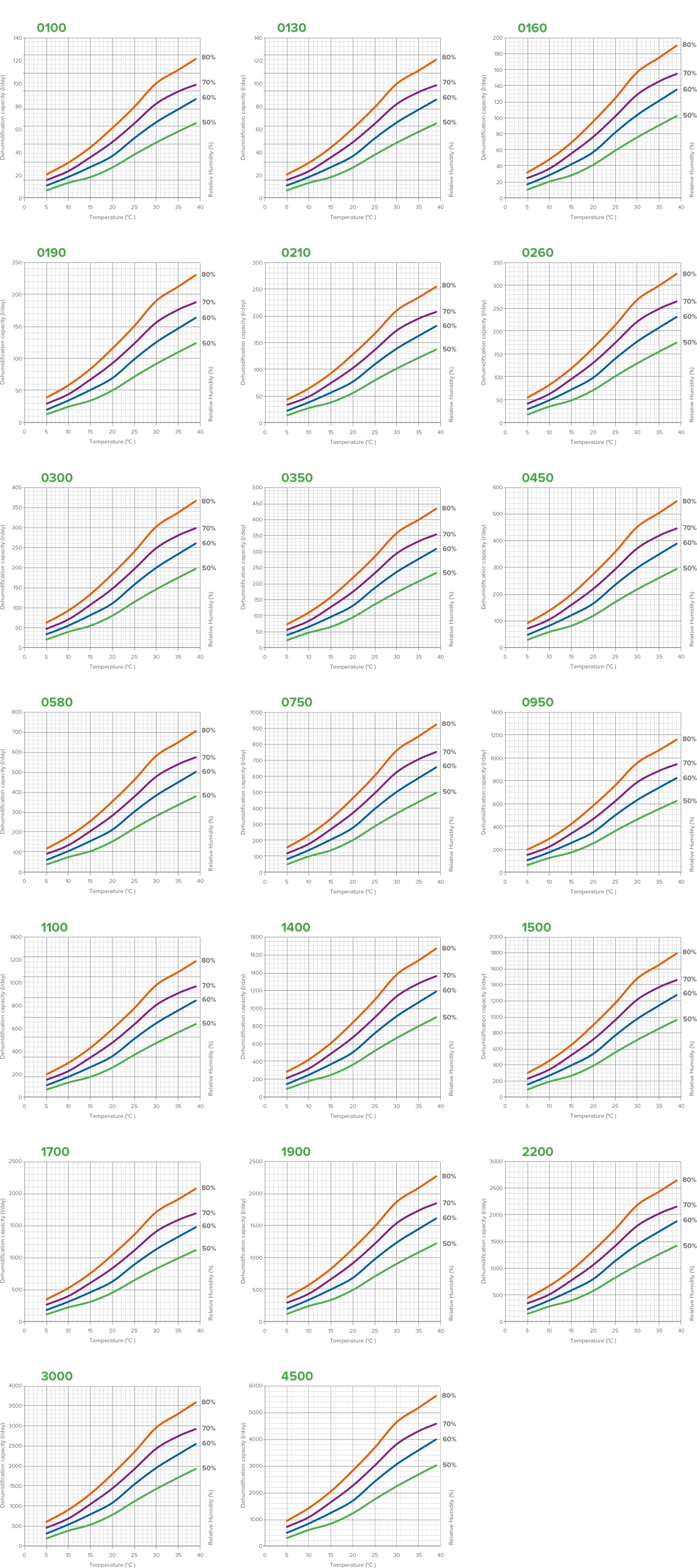

Grafic de performanță


High-efficiency dehumidifiers for swimming pools in the MSTR/MSPR series.

Specificații Unități MSTR/MSPR
0100 0130 0160 0190 0210 0260 0300 0350 0450 0580
Capacitatea de dezumidificare1 L/zi 100 128 157 190 210 268 302 358 452 581
Debit de aer de recirculare m3/h 900 1200 1600 1600 2000 2800 2800 3800 4000 4800
Debit de aer de reînnoire m3/h 0 - 900 0 - 1200 0 - 1200 0 - 1200 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000 0 - 2000
Capacitatea serpentinei de apă caldă1 kW 5,5 9,8 9,8 9,8 16,5 17 17 26,5 26,5 27
Eficiența sistemului de recuperare a căldurii2 % 70 70 70 70 70 70 70 70 70 70
Alimentarea cu energie electrică V/ph/Hz 230 / 1+N / 50 400 / 3+N /50
Dimensiuni, L x P x H mm 550 x 1452 x 1320 850 x 1452 x 1320 850 x 1682 x 1769
Greutate kg 155 155 160 165 200 210 220 250 270 300
Specificații Unități MSTR/MSPR
0750 0950 1100 1400 1500 1700 1900 2200 3000 4500
Capacitatea de dezumidificare1 L/zi 760 955 1120 1380 1480 1710 1870 2180 2960 4650
Debit de aer de recirculare m3/h 7000 8200 11000 12500 13000 15000 15000 17000 20000 35000
Debit de aer de reînnoire m3/h 0 - 6000 0 - 6000 0 - 11000 0 - 12500 0 - 13000 0 - 13000 0 - 13000 0 - 13000 0 - 20000 0 - 28000
Capacitatea serpentinei de apă caldă1 kW 48 55 76 83 98 107 107 118 168 235
Eficiența sistemului de recuperare a căldurii2 % 70 70 70 70 70 70 70 70 70 235
Alimentarea cu energie electrică V/ph/Hz 400 / 3+N / 50
Dimensiuni, L x P x H mm 1400 x 2331x 1950 2700 x 1950x 2340 2500 x 2505 x 2380 2500 x 3390
x 2380
2500 x 4430
x 2380
Greutate kg 710 730 870 1060 1280 1280 1290 1290 1680 2100

1. Aer de intrare: 30°C - 80% RH; intrare/ieșire apă: 80/70°C; aer exterior: 30°C - 50% RH; recirculare 100%.
2. Aer interior: 26°C - 60% RH; aer exterior: -5°C - 80% RH.

Notă:
MSTR - versiune standard (industrială)
MSPR - versiune pentru apă de piscină
