Ventilconvectoare versatile Seria SEC/F

Gama de produse prezentată în serie este concepută pentru încăperi cu o suprafață mică. Aveți nevoie de o singură unitate pentru a răci sau încălzi încăperea. Unitatea ventiloconvectoare este echipată cu un ventilator centrifugal care permite obținerea unei capacități semnificative cu caracteristici de zgomot reduse

Capacitate de răcire: 0,57 ... 8,52 kW

Capacitate de încălzire: 0,64 ... 10,53 kW

Doriți să cumpărați sau aveți întrebări?

Mycond

Fan Coil de podea

Seria permite instalarea în diferite poziții. Cu gama de accesorii opționale, unitatea de ventiloconvector poate fi adaptată perfect la condițiile de operare particulare.

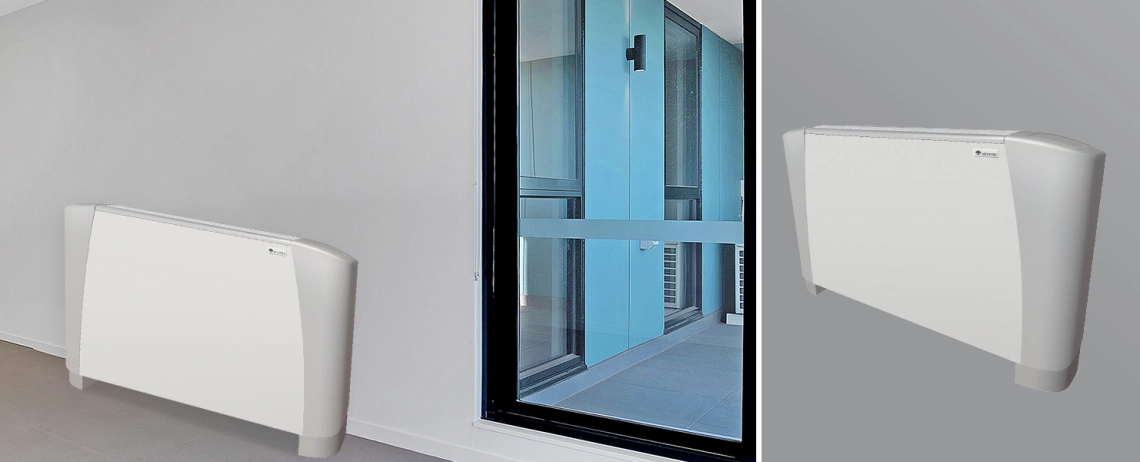

Unități de ventiloconvector SEC/F instalate în interioare moderne.

Caracteristici cheie:

Poate fi echipată cu ventilatoare EC ca opțiune
Presiune statică de până la 50 Pa
Design vertical sau orizontal
Design cu 2 sau 4 țevi
Panou de control la distanță sau integrat

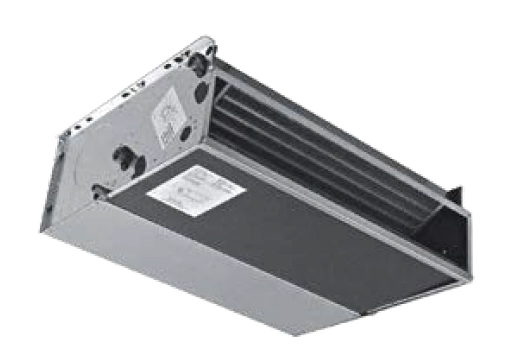

Unitate de ventiloconvector versatilă din seria SEC/F expusă în interior.

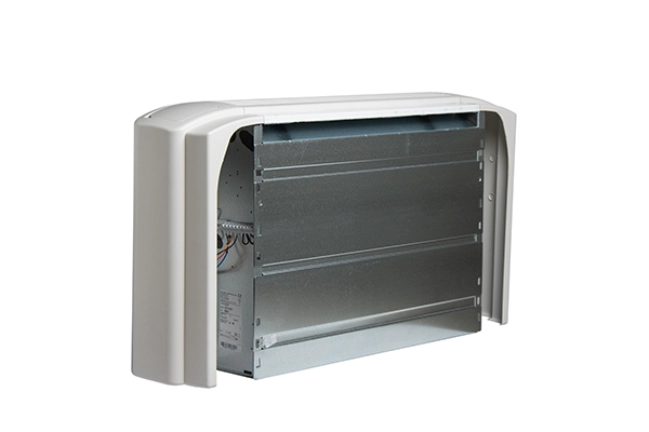

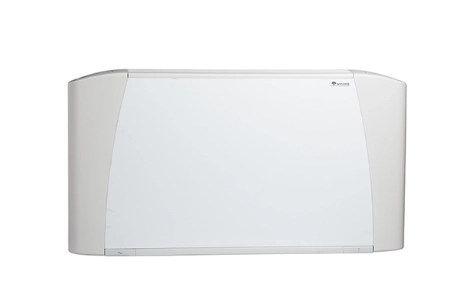

Aspectul MyCond SEC/F

Caracteristici de design :

Cadru interior din oțel galvanizat de înaltă rezistență. Carcasa exterioară constă din panouri frontale metalice și panouri laterale din plastic.
Grilajul de distribuție a aerului este din plastic.
Filtru înlocuibil cu miez din polipropilenă și cadru din oțel galvanizat. Ușor de înlocuit datorită ghidajelor speciale din plastic.
Un ventilator centrifugal cu elice din aluminiu sau plastic, echilibrat static și dinamic pentru a funcționa cât mai silențios posibil.

Un motor monofazat cu șase viteze (cu trei viteze setate din fabrică), montat pe suporturi antivibrante și echipat cu un întrerupător termic cu resetare automată, cu clasă de protecție IP20, clasă de izolație B.
Schimbătoarele de căldură sunt fabricate din țevi de cupru cu aripioare din aluminiu. Schimbătorul de căldură este conectat pe partea stângă ca standard. Unitățile cu conexiune pe partea dreaptă sunt disponibile la cerere.
Vas de drenaj din plastic, izolat cu spumă de poliolefină (clasa M1); țeava are un diametru de 15 mm.

Unitate de ventiloconvector MyCond SEC/F care oferă distribuție eficientă a aerului.

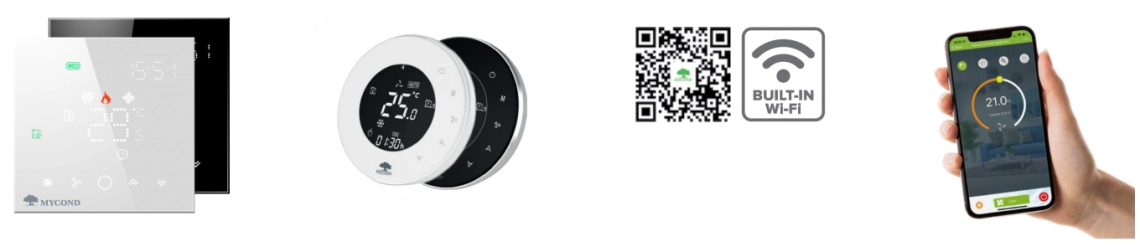

Setul optim de automatizare pentru control accesibil și simplu prin smartphone

MyCond SEC/F O fată și câinele ei lângă o unitate de ventiloconvector.

Unități de ventiloconvector cu 2 țevi și 3 rânduri. Specificații

Specificații	Unități	SEC/F 1.3						SEC/F 2.3						SEC/F 3.3
Numărul de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Capacitate totală de răcire	kW	0,57	0,66	0,75	0,84	0,91	1,00	0,90	0,99	1,23	1,35	1,53	1,70	1,27	1,55	1,76	2,04	2,35	2,61
Capacitate de răcire sensibilă	kW	0,45	0,53	0,60	0,69	0,75	0,83	0,68	0,76	0,95	1,06	1,21	1,36	0,92	1,13	1,30	1,51	1,76	1,97
Capacitate de încălzire	kW	0,64	0,76	0,86	0,98	1,07	1,19	0,94	1,06	1,34	1,49	1,70	1,92	1,26	1,56	1,79	2,10	2,44	2,74
Scădere de presiune a apei (răcire)	kPa	2,5	3,0	3,8	4,7	5,4	6,3	2,5	3,0	4,4	5,3	6,5	7,9	6,6	9,4	11,8	15,3	19,7	23,8
Scădere de presiune a apei (încălzire)	kPa	0,9	1,1	1,4	1,8	2,1	2,5	2,2	2,8	4,2	5,0	6,4	7,9	5,4	7,8	10,0	13,2	17,1	21,0
Consum de energie	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Nivel de putere sonoră	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Nivel de presiune sonoră (*)	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specificații	Unități	SEC/F 4.3						SEC/F 5.3						SEC/F 6.3
Numărul de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Capacitate totală de răcire	kW	1,25	1,71	2,11	2,43	2,83	3,19	1,66	2,01	2,55	2,90	3,13	3,58	2,50	2,94	3,32	3,70	4,01	4,26
Capacitate de răcire sensibilă	kW	0,91	1,26	1,57	1,82	2,15	2,45	1,22	1,49	1,91	2,19	2,38	2,76	1,87	2,23	2,54	2,86	3,12	3,35
Capacitate de încălzire	kW	1,25	1,74	2,18	2,52	2,97	3,41	1,65	2,02	2,61	3,00	3,24	3,75	2,56	3,05	3,45	3,90	4,26	4,56
Scădere de presiune a apei (răcire)	kPa	6,5	11,2	16,2	20,8	27,2	33,8	4,1	5,8	8,8	11,1	12,7	16,2	8,6	11,4	14,1	17,2	19,8	22,1
Scădere de presiune a apei (încălzire)	kPa	5,3	9,5	14,0	18,2	24,3	30,8	3,4	4,8	7,5	9,6	11,0	14,2	7,3	9,9	12,3	15,2	17,8	20,1
Consum de energie	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Nivel de putere sonoră	dB(A)	27	33	39	43	47	53	26	31	37	41	43	48	37	42	46	49	52	54
Nivel de presiune sonoră (*)	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specificații	Unități	SEC/F 7.3						SEC/F 8.3						SEC/F 9.3
Numărul de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Capacitate totală de răcire	kW	2,82	3,29	3,74	4,21	4,66	5,01	3,01	3,68	4,32	5,09	5,36	5,69	4,00	4,38	4,95	5,74	6,21	6,56
Capacitate de răcire sensibilă	kW	2,08	2,45	2,80	3,19	3,56	3,85	2,27	2,82	3,35	4,02	4,26	4,55	3,08	3,40	3,89	4,60	5,03	5,37
Capacitate de încălzire	kW	2,83	3,34	3,83	4,33	4,83	5,23	3,22	4,02	4,78	5,75	6,11	6,55	4,42	4,86	5,58	6,62	7,26	7,78
Scădere de presiune a apei (răcire)	kPa	12,3	16,2	20,3	25,1	30,1	34,2	7,2	10,3	13,8	18,4	20,2	22,5	11,8	13,8	17,3	22,4	25,9	28,6
Scădere de presiune a apei (încălzire)	kPa	10,1	13,5	17,2	21,3	25,9	29,7	5,6	8,3	11,3	15,6	17,3	19,6	9,8	11,6	14,8	19,9	23,5	26,5
Consum de energie	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Nivel de putere sonoră	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Nivel de presiune sonoră (*)	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Specificații	Unități	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Numărul de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Capacitate totală de răcire	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Capacitate de răcire sensibilă	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Capacitate de încălzire	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Scădere de presiune a apei (răcire)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Scădere de presiune a apei (încălzire)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Consum de energie	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Nivel de putere sonoră Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Nivel de presiune sonoră (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Unități de ventiloconvector cu 2 țevi și 4 rânduri. Specificații

Specificații	Unități	SEC/F 1.4						SEC/F 2.4						SEC/F 3.4
Numărul de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	m³/h	105	125	150	175	195	220	145	170	220	250	295	340	185	235	270	325	385	440
Capacitate totală de răcire	kW	0,65	0,77	0,87	1,00	1,08	1,20	1,00	1,11	1,41	1,56	1,78	2,00	1,32	1,63	1,87	2,17	2,53	2,83
Capacitate de răcire sensibilă	kW	0,49	0,58	0,66	0,77	0,84	0,94	0,73	0,82	1,05	1,17	1,35	1,53	0,95	1,18	1,36	1,59	1,86	2,09
Capacitate de încălzire	kW	0,69	0,80	0,92	1,07	1,17	1,31	0,99	1,11	1,43	1,60	1,83	2,08	1,30	1,62	1,87	2,19	2,59	2,88
Scădere de presiune a apei (răcire)	kPa	1,9	2,5	3,2	4,0	4,7	5,6	4,9	6,1	9,1	11,0	13,9	17,2	3,7	5,3	6,7	8,8	11,5	14,1
Scădere de presiune a apei (încălzire)	kPa	1,7	2,2	2,8	3,7	4,3	5,3	4,0	4,9	7,6	9,3	11,8	14,8	2,8	4,2	5,4	7,1	9,8	11,5
Consum de energie	W	16	19	21	25	29	33	14	16	22	26	32	40	15	20	25	32	41	49
Nivel de putere sonoră	dB(A)	32	34	36	39	42	45	30	33	40	43	47	51	31	36	40	45	49	52
Nivel de presiune sonoră*	dB(A)	23	25	27	30	33	36	21	24	31	34	38	42	22	27	31	36	40	43

Specificații	Unități	SEC/F 4.4						SEC/F 5.4						SEC/F 6.4
Numărul de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	m³/h	185	265	335	400	485	570	250	315	420	495	545	650	415	505	590	680	760	830
Capacitate totală de răcire	kW	1,31	1,81	2,25	2,62	3,08	3,50	1,77	2,17	2,79	3,21	3,49	4,03	2,79	3,34	3,81	4,31	4,71	5,04
Capacitate de răcire sensibilă	kW	0,94	1,32	1,65	1,93	2,30	2,63	1,28	1,58	2,04	2,36	2,58	3,01	2,03	2,45	2,81	3,20	3,52	3,79
Capacitate de încălzire	kW	1,28	1,80	2,27	2,64	3,14	3,62	1,71	2,10	2,74	3,16	3,46	4,01	2,82	3,39	3,90	4,46	4,92	5,31
Scădere de presiune a apei (răcire)	kPa	3,4	6,1	9,0	11,7	15,5	19,6	7,3	10,4	16,3	20,8	24,2	31,3	14,4	19,7	24,8	30,9	36,2	40,9
Scădere de presiune a apei (încălzire)	kPa	2,6	5,0	7,2	9,4	12,8	16,4	5,6	8,1	12,9	16,6	19,5	25,2	11,9	16,5	21,1	26,8	31,8	36,3
Consum de energie	W	14	21	28	34	44	57	18	22	32	39	46	61	37	46	55	67	78	88
Nivel de putere sonoră Lw	dB(A)	27	33	39	43	47	52	26	31	37	41	43	48	37	42	46	49	52	54
Nivel de presiune sonoră (*)Lp	dB(A)	18	24	30	34	38	43	17	22	28	32	34	39	28	33	37	40	43	45

Specificații	Unități	SEC/F 7.4						SEC/F 8.4						SEC/F 9.4
Numărul de viteze		1	2	3	4	5	6	1	2	3	4	5	6	1	2	3	4	5	6
Debit de aer	m³/h	445	535	630	735	840	925	510	655	815	1020	1100	1200	735	830	980	1210	1365	1500
Capacitate totală de răcire	kW	2,99	3,51	4,01	4,56	5,08	5,48	3,22	3,97	4,72	5,63	5,94	6,34	4,34	4,79	5,45	6,41	6,98	7,42
Capacitate de răcire sensibilă	kW	2,18	2,57	2,96	3,39	3,80	4,13	2,38	2,98	3,58	4,33	4,59	4,93	3,28	3,63	4,18	4,98	5,48	5,87
Capacitate de încălzire	kW	2,95	3,49	4,03	4,62	5,15	5,59	3,37	4,26	5,14	6,27	6,60	7,20	4,70	5,23	6,01	7,18	7,93	8,52
Scădere de presiune a apei (răcire)	kPa	9,5	12,5	15,9	20,0	24,2	27,7	9,6	14,0	19,0	26,0	28,6	32,2	8,9	10,6	13,4	17,8	20,7	23,2
Scădere de presiune a apei (încălzire)	kPa	7,5	10,1	13,1	16,6	20,1	23,2	8,5	12,8	17,9	24,9	27,8	31,7	8,3	10,0	12,8	17,6	20,9	23,7
Consum de energie	W	44	54	66	79	92	103	47	62	81	105	116	130	78	92	108	134	152	176
Nivel de putere sonoră Lw	dB(A)	38	42	47	51	54	56	39	45	50	56	58	60	47	50	54	58	62	64
Nivel de presiune sonoră (*)Lp	dB(A)	29	33	38	42	45	47	30	36	41	47	49	51	38	41	45	49	53	55

Specificațiile se referă la următorii parametri de funcționare:
RĂCIRE: Temperatura aerului de intrare 27 °C (bulb uscat), +19 °C (bulb umed). Temperatura apei de intrare/ieșire +7/12 °C.
ÎNCĂLZIRE: Temperatura aerului de intrare +20 °C. Temperatura apei de intrare/ieșire +50/45 °C. Mic – Mediu – Mare = Vitezele disponibile ca standard.
*Nivelul de presiune sonoră este cu 9 dB(A) mai mic decât nivelul de putere sonoră și se referă la o cameră cu un volum de 100 m3 și timp de reflexie a sunetului de 0,5 s.

Ponderea unităților SEC/F CV, CH-CVB

Model	Greutate cu ambalaj (kg)									Greutate fără ambalaj (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	15,5	17,2	21,4	22,5	26,9	27,7	32,1	35,7	35,9	13,9	15,4	19,1	20,2	24,1	24,9	28,8	32,0	32,2
4	16,0	18,0	22,4	23,5	28,1	29,0	33,6	37,2	37,4	14,4	16,2	20,1	21,2	25,3	26,2	30,3	33,5	33,7

Ponderea unităților SEC/F NC

Model	Greutate cu ambalaj (kg)									Greutate fără ambalaj (kg)
	1	2	3	4	5	6	7	8	9	1	2	3	4	5	6	7	8	9
3	12,2	13,6	17,1	18,1	21,9	22,8	27,0	30,2	30,4	10,6	11,8	15,3	16,3	19,6	20,5	24,2	27,1	27,3
4	12,7	14,4	18,1	19,1	23,1	24,1	28,5	31,7	31,9	11,1	12,6	16,3	17,3	20,8	21,8	25,7	28,6	28,8

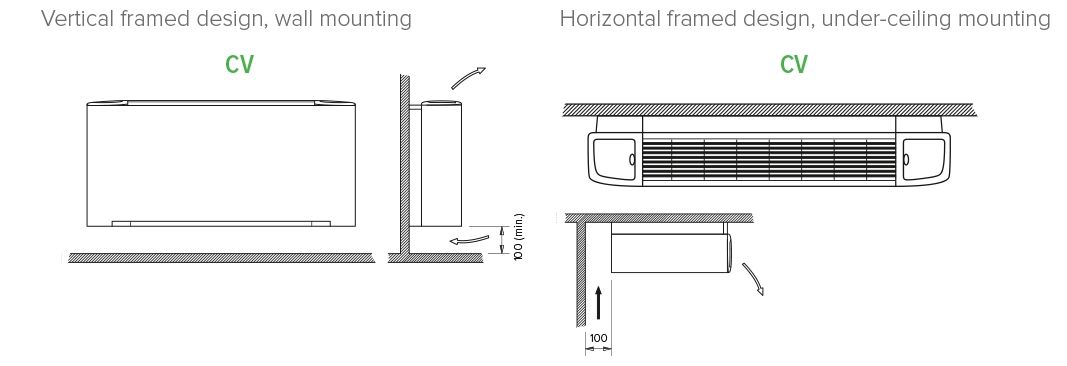

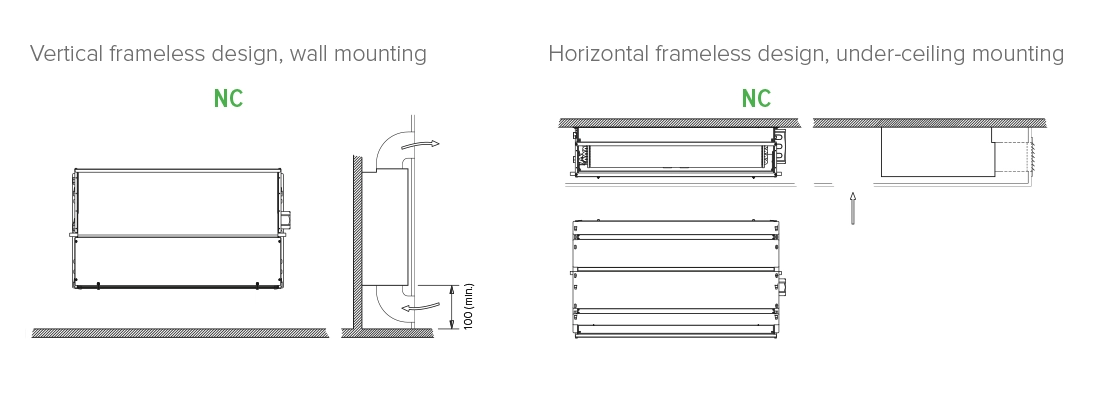

Designuri disponibile :

Instalarea unei unități de ventiloconvector versatilă din seria MyCond SEC/F.

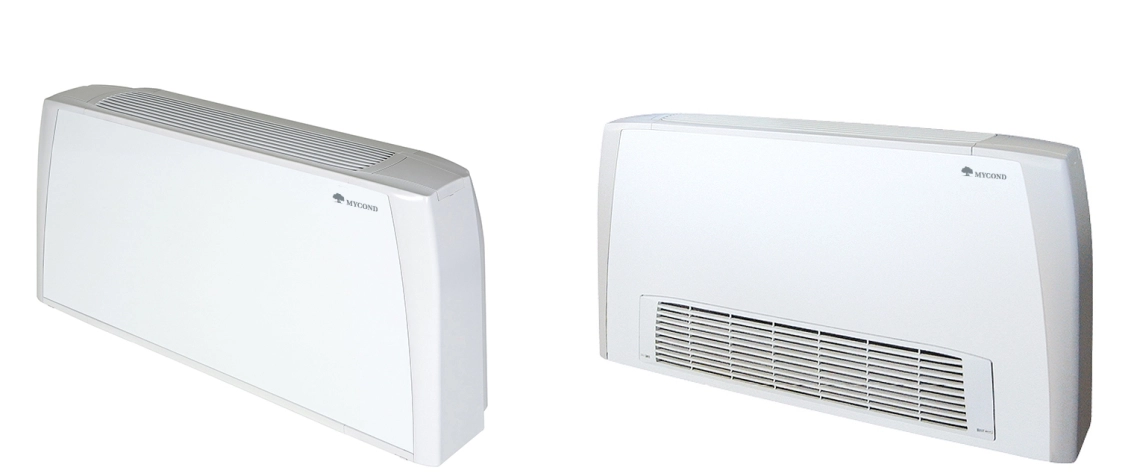

Designuri disponibile :

MyCond SEC/F Prezentare generală a unităților de ventiloconvector versatil care oferă adaptabilitate.

Dimensiuni

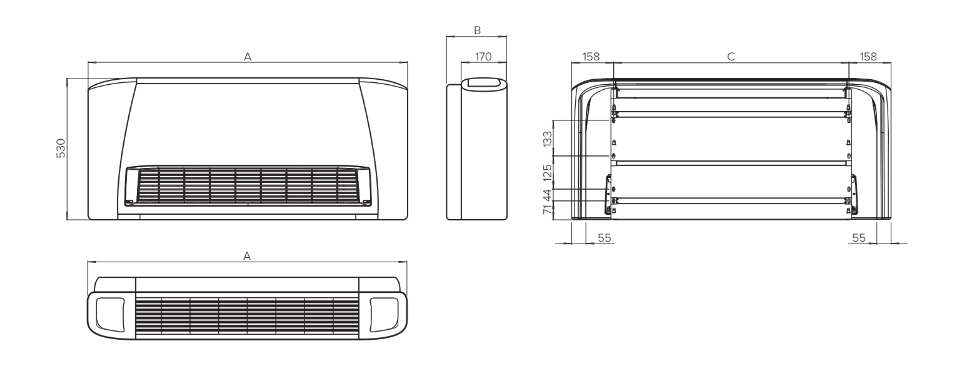

Dimensiunile unităților SEC/F CV

MyCond SEC/F Diagramă a dimensiunilor ventiloconvectorului pentru controlul încălzirii și răcirii.

Dimensiuni

Dimensiunile unităților SEC/F CH-CVB

Diagramă care arată dimensiunile unităților de ventiloconvector din seria MyCond SEC/F.

Model	Unități	1	2	3	4	5	6	7	8	9
A	mm	670	770	985	985	1200	1200	1415	1415	1415
B	mm	225	225	225	225	225	225	225	225	225
C	mm	354	454	669	669	884	884	1099	1099	1099

Dimensiuni

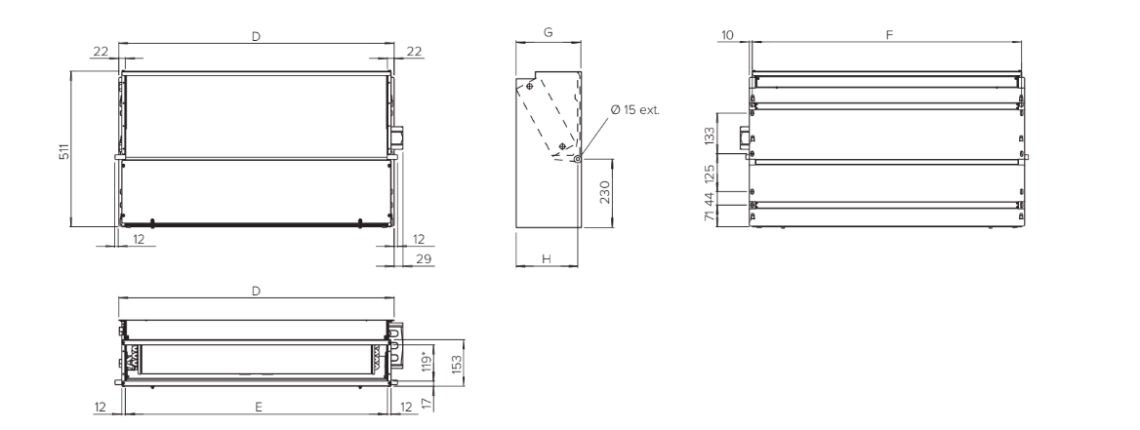

Dimensiunile unităților SEC/F NC

Diagramă care arată dimensiunile unității de ventiloconvector din seria MyCond SEC/F.

Model	Unități	1	2	3	4	5	6	7	8	9
D	mm	374	474	689	689	904	904	1119	1119	1119
E	mm	330	430	645	645	860	860	1075	1075	1075
F	mm	354	454	669	669	884	884	1099	1099	1099
G	mm	218	218	218	218	218	218	218	248	248
H	mm	205	205	205	205	205	205	205	235	235
